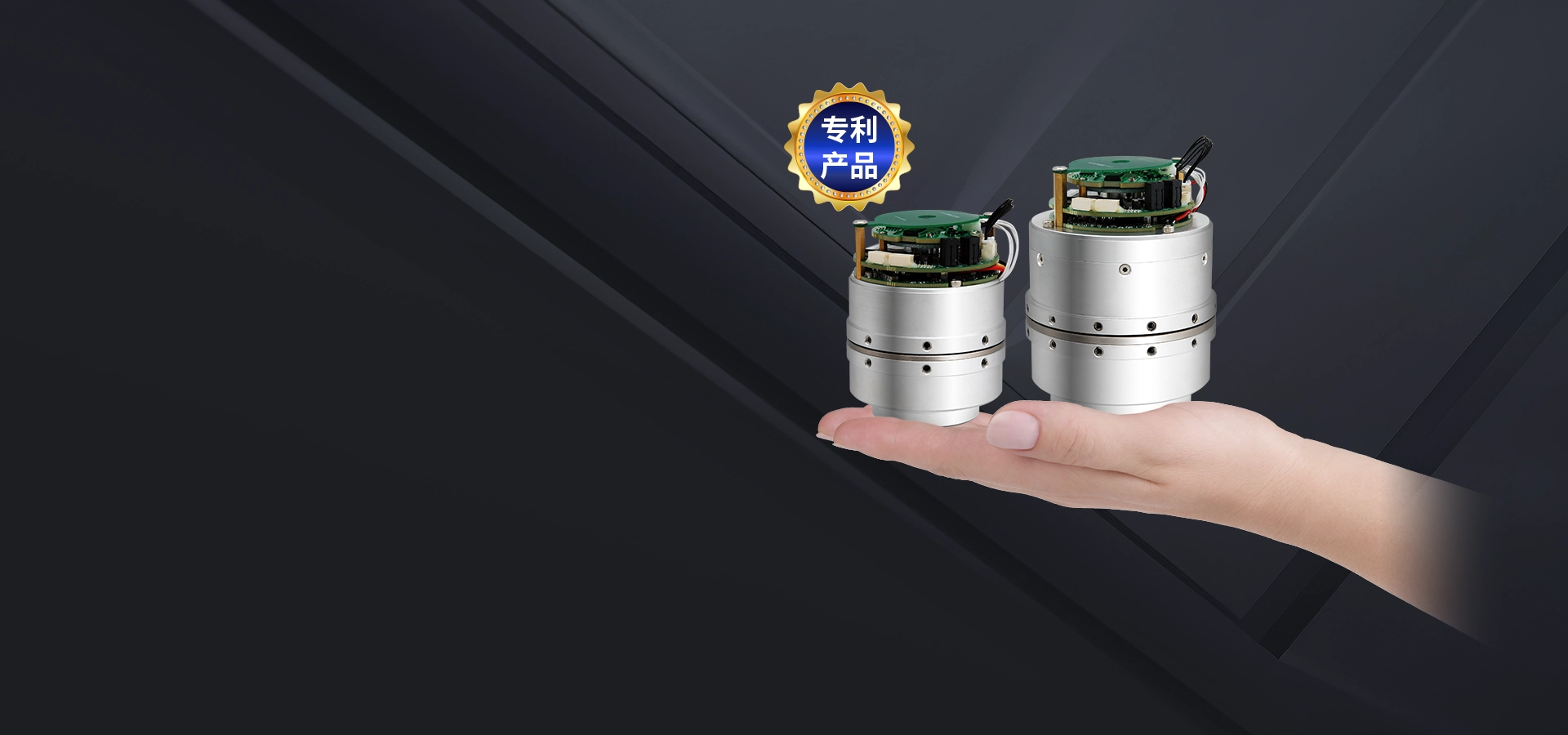

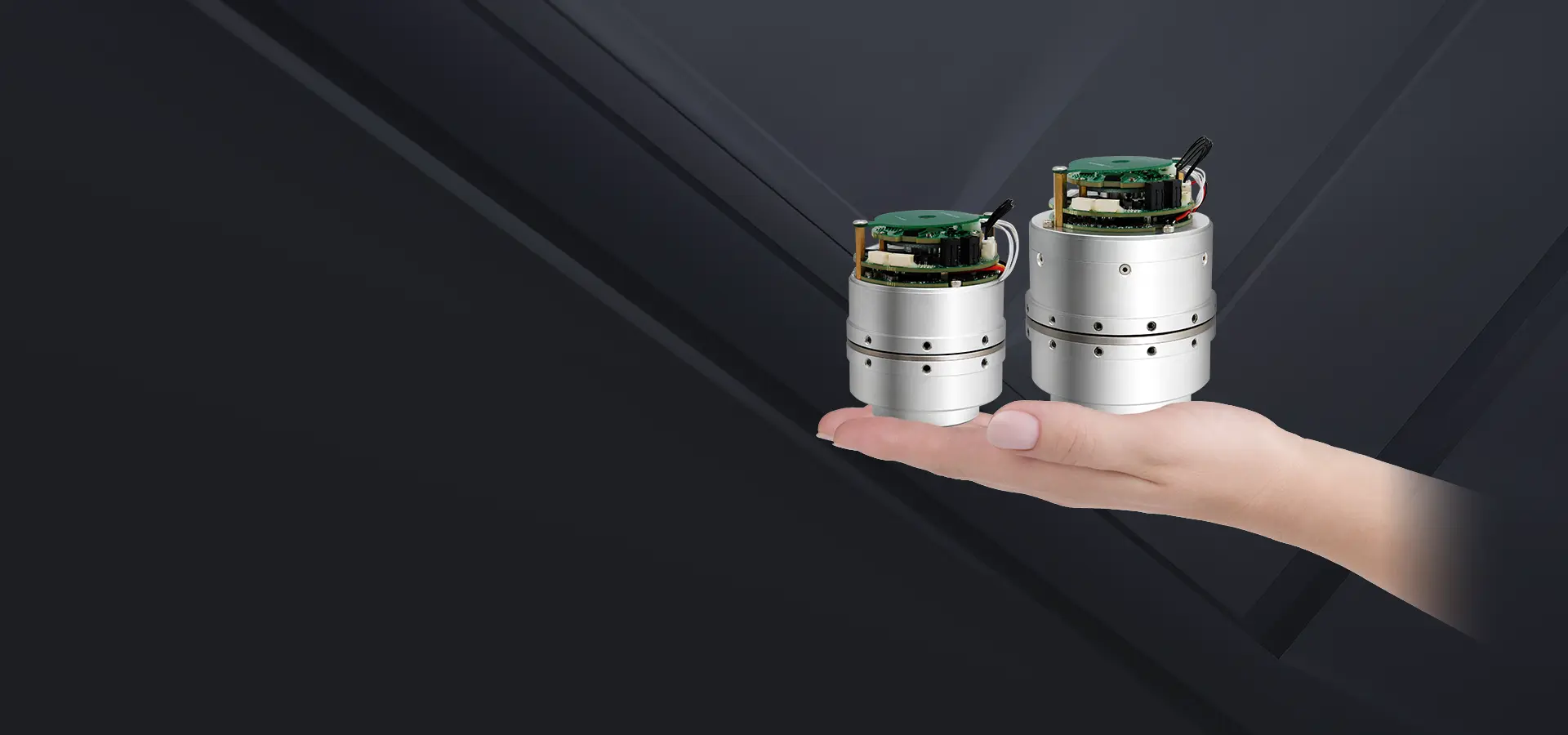

MJX系列关节模组

MJX系列关节模组

热销精品

• 泰科第三代关节模组，提供产品和解决方案定制化服务

• 集谐波减速器、驱动器、电机、抱闸、编码器于一体

• 定位精度高，可靠性稳定性大幅提升

• 快速组装机器人，大幅缩短开发周期

• 精巧结构设计，更轻、更小、更紧凑

• 客户可自主设计外壳，定制专属机器人

推荐应用场景具体案例 >

协作机器人、人形机器人、 生活服务机器人、 医疗机器人、 精密转台等

  • 0.63kg自重轻至
  • 69mm最小直径
  • 48N·m最大平均负载转矩
  • 45rpm最大转速
  • <60arcsec重复定位精度

MJA14

直径：69mm
重量：＜0.63kg
平均负载转矩：7N·m
额定转速：32rpm
抱闸：无

MJA17

直径：76mm
重量：＜0.95kg
平均负载转矩：40N·m
额定转速：30rpm
抱闸：无

MJB14

直径：69mm
重量：＜0.73kg
平均负载转矩：7N·m
额定转速：32rpm
抱闸：24VDC永磁式抱闸

MJB17

直径：76mm
重量：＜1.1kg
平均负载转矩：40N·m
额定转速：30rpm
抱闸：24VDC永磁式抱闸

全新工艺，匠心独具

解决机器人在更多复杂工作环境的适应性和稳定性

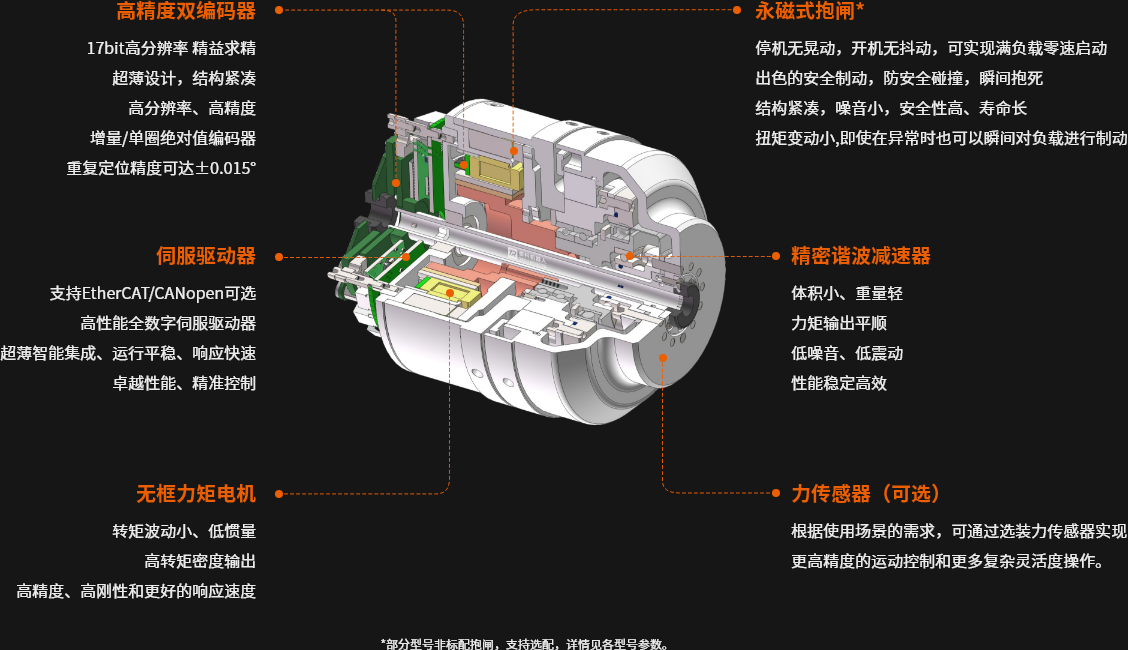

机器人关节机械结构图

技术参数

规格参数

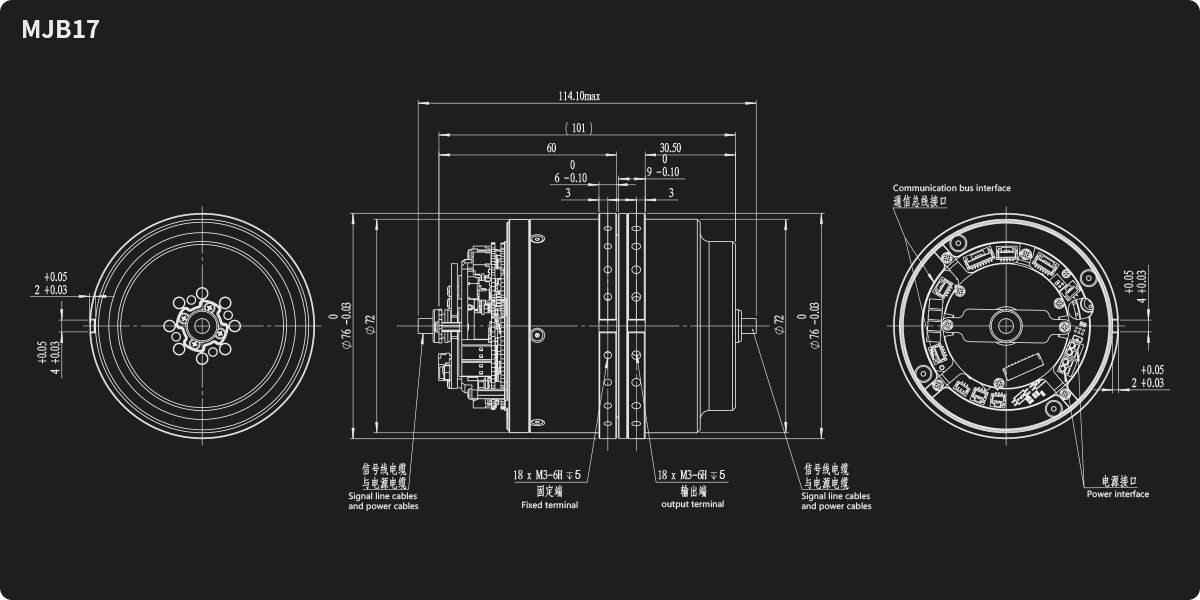

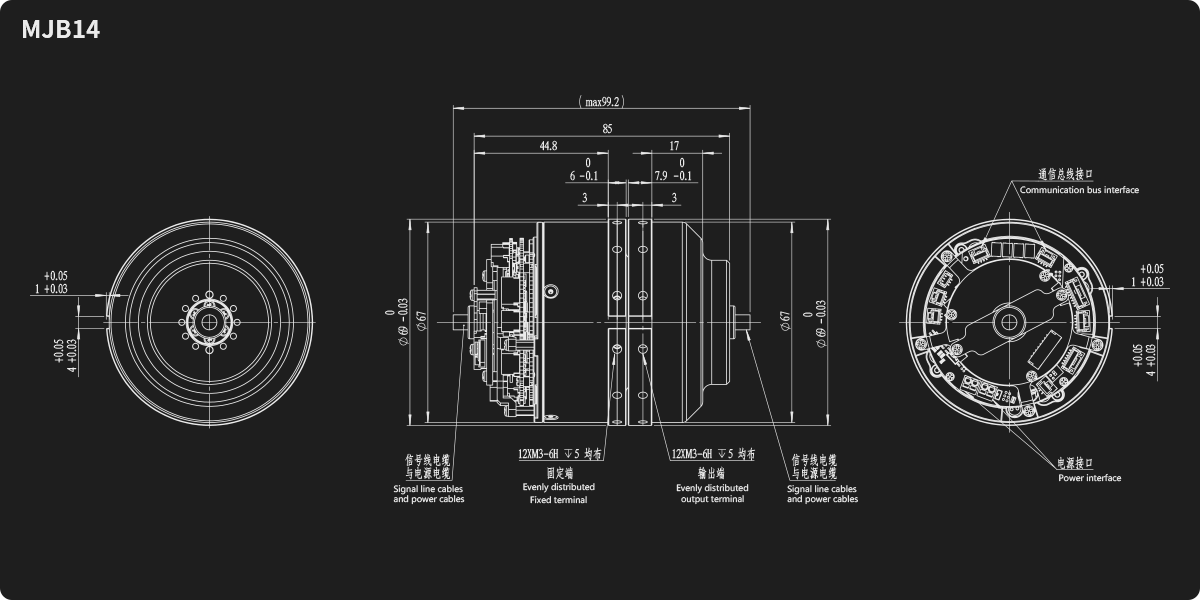

设计图纸

资料下载
项目 单位 MJA14 MJA17 MJB14 MJB17
谐波减速器参数
减速比 -- 100 100/120 100 100/120
减速器背隙 arcsec ≤20 ≤20 ≤20 ≤20
传动精度 arcmin ＜1 ＜1 ＜1 ＜1
平均寿命 Hour 20000 20000 20000 20000

输出能力
启停容许转矩 N·m 18 56 18 56
平均负载转矩 N·m 7 40/48 7 40/48
最大瞬时转矩 N·m 25 80 25 80
最大许用弯矩 N·m 15 35 15 35
额定转速 rpm 32 30/25 32 30/25
最大转速 rpm 45 35/29 45 35/29
重复定位精度 arcsec <60 <60 <60 <60
绝对定位精度 arcsec <300 <300 <300 <300

伺服系统
电机功率 W 135 175 135 175
额定电压 VDC 48 48 48 48
额定电流 A(rms) 3.5 5 3.5 5
峰值电流 A(rms) 8.4 12 8.4 12
增量编码器 P/R 8000 8000 8000 8000
绝对值编码器 Bit 17 17 17 17
通讯协议 -- EtherCAT / CANopen

外形尺寸
关节直径 mm 69 76 69 76
关节长度 mm 86 101 86 101
通孔直径 mm 5 7 5 7
关节重量 kg 0.63 0.95 0.73 1.1

其他
抱闸 无抱闸 24VDC永磁式抱闸
IP等级 IP40
工作环境 运行温度:0～40°C(-40～60°C可选)，存贮温度:-40～80°C，环境湿度: 90%相对湿度(无冷凝)



注: 提供OEM/ODM定制化服务，如您有其它技术要求，请联系我们咨询。

MJA-14 MJA-17 MJB-14 MJB-17

MJX系列关节模组型号说明

MJ A 14 -100 -4E -MA1716 -D6 E -A1
系列 抱闸 型号 减速比 电机电压+增量编码器 绝对值编码器 驱动器型号 默认通讯配置 版本号
MJ A:无 14 100
2: 24V
4: 48V
E: 带增量编码器
空: 无增量编码器
 S单圈M多圈
A-绝对值
17编码器单圈位数
16编码器多圈位数
D5: MJA14-RGT
D6: RGT
D9: MJB20-25
D10: MJA14-RDM
E: EtherCAT
C: CANopen
R: 485
 A1：设计版本号
17 50/100/120
B:永磁制动器 14 100
17 50/100/120

示例型号：

快速组建机器人

帮助您在机器人设计、配件选型、性能测试等过程节省时间和人力成本

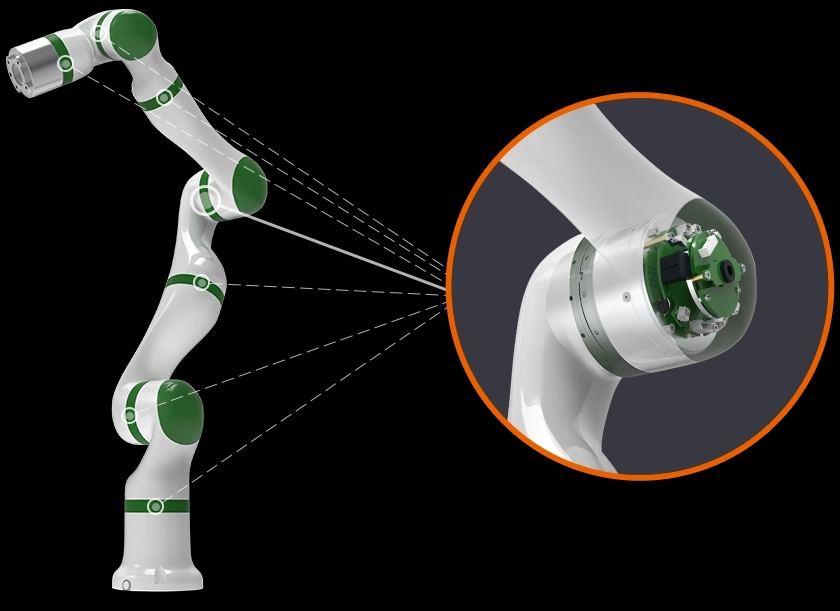

七轴协作机器人关节
